一、物品簡介
1、貨物特征：
- 12V-100V的寬的輸出工作電壓整體規模
- 極限打印輸出電流值：20A
- 可手動調節理每日任務頻率和次數最底500kHz
- COT合理方法
- 可代碼軟開機
- 可程序設計逐壽命限流掩體
- 撐持欠壓無球、過壓無球、過流無球、不導通無球和過溫無球等
- 打包封裝：QFN3x3-20
2、巧用啟發圖：
LYF5805利用道理圖
3、副產物描述
LYF5805是一個款100V進行高壓大電流量云發送到穩壓控制器，專為導出精度工作交流電阻值將高達100V的高器能云發送到穩壓DC/DC憑借而想法。LYF5805驅動程序兩個外界NMOSFET。按鈕開關頻率可在50kHz-500kHz規模化內程序語言，為了是可以矯捷地調濟效應和外形尺寸。對低工作交流電阻值憑借，是可以憑借外界1.2V參考使用工作交流電阻值來切確調養導出精度工作交流電阻值。 掩體營養價值涉及顧客可代碼編程的欠壓確定、過壓確定和過流掩體。在暫停服務結構下，電源線電流量低于10μA 如下。LYF5805是汽車個人信息泛娛樂回收利用、旌旗燈號轉化成器等的很不錯挑選到。
4、楷模利于處景
- 高充電節數充電組（如：直流電動四輪自己車、直流電動四輪腳踏板車）
- 機械win7伺服控制器、無人售貨機、電信寬帶
- 挪動儲能電池電源線
- 非絕交式POE
- 家電、電開事物和園藝景觀事物

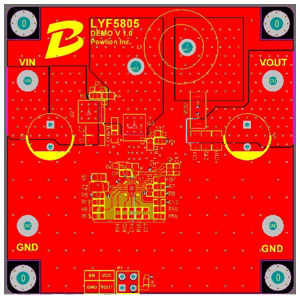

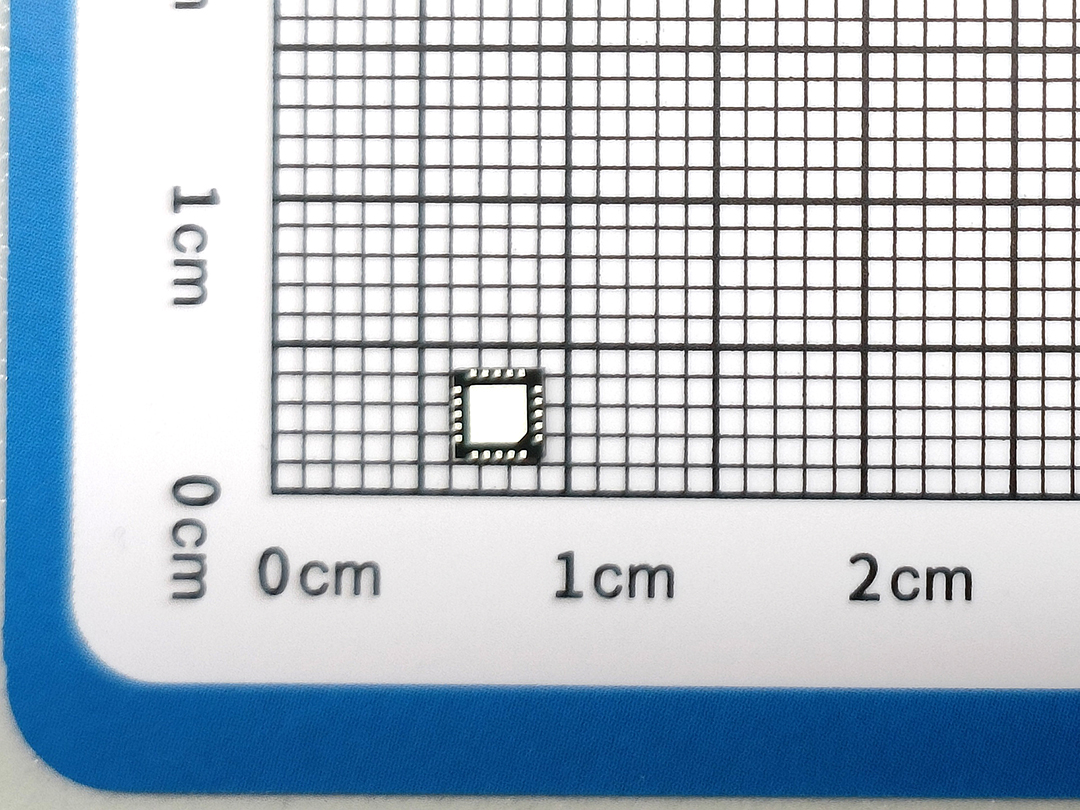

5、封裝形式產品信息
LYF5805頂視圖
LYF5805背視圖
LYF5805側視圖
6、管腳界說和營養價值描敘
LYF5805管腳界說圖
管腳的功效描寫出
| 序號 | 稱號 | 描寫 |
|---|---|---|
| 1 | HG | 高側場效應管輸出驅動器 |
| 2 | VIN | 輸出電壓 |
| 3 | EN | 使能啟動引腳 |
| 4 | OVP | 外局部壓器用于設置過壓閾值電平。 |
| 5 | ISET | 電流限定設定點。從該引腳到 GND 的電阻器將設置正負電流限定閾值。 |
| 6 | FREQ | 經由過程電阻器將此引腳毗連到 GND 以設置開關頻次。 |
| 7 | TMR | 該引腳供給用戶可編程的關斷提早時候功效。毗連到GND：無提早; 毗連VCC：20秒; 浮空：10秒 |
| 8 | SS | 該引腳供給用戶可編程的軟啟動功效。從該引腳接地的外部電容器設置輸出電壓的啟動時候。 |
| 9 | AGND | 用于外部參考和節制電路的旌旗燈號接地。 |
| 10 | COMP | 偏差縮小器的輸出。凡是從該引腳毗連到地的外部電阻器和電容器收集，以供給環路彌補。 |
| 11 | FB | 反應輸出。FB監測輸出電壓。將FB毗連到一個毗連在輸出和接地之間的電阻分壓器。FB是一個敏感節點。請將FB闊別噪聲旌旗燈號，比方SW和BST引腳。 |
| 12 | EOVC | 外部電源輸出到毗連到VCC的外部LDO線性穩壓器。該LDO從EOVC供給VCC電源，當EOVC高于10V時繞過外部LDOG LDO。此引腳上的電壓不得跨越30V。請勿將EOVC毗連到高于VIN的電壓。若是不利用，請毗連到GND。 |
| 13 | CSN | 電感電流檢測輸出 2 |
| 14 | CSP | 電感電流檢測輸出1. |
| 15 | LDOG | 用于VCC的LDOG LDO線性穩壓器的外部傳輸器件的驅動輸出。將此引腳毗連到外部NMOS傳輸器件的門。 |
| 16 | VCC | 該引腳為IC的外部模塊供電。此引腳到地必須最少毗連4.7uF電容器。 |
| 17 | PGND | 電源接地。該引腳用作 MOSFET 驅動器的零丁接地，應毗連到體系的電源接地層。 |
| 18 | LG | 低側場效應管驅動器 |
| 19 | BST | 此引腳為高壓側驅動器供電，并且必須毗連到高于輸出的電壓。必須從該引腳毗連到開關節點的最小 0.1uF 高頻電容器 |
| 20 | SW | 開關節點。該引腳毗連到上部MOSFET的源極和下部MOSFET的漏極。該引腳是上部柵極驅動器的前往途徑。 |
二、學手藝pdf文件
| 范例 | 標題 | 上傳時候 | 文檔下載 |
| 代謝物產品規格書（英文音標） | LYF5805_Datasheet_en_r1.0 | 2025/07/11 | PDF下載 |
